ZK-SDL水動風機節電系統
【1.水動風機節能技改】
利用原冷卻循環水系統中的富裕水能驅動水輪機，替代電機，帶動冷卻塔風機轉動，取消電機耗能達到節能的目的。其整個過程可視為：回收富裕動能-轉化為機械能-代替電能節約電能。
水動風機節能技改是在不改變?cè)醒h(huán)水運行工設備況的條件下，有水輪機取回循環水冷卻系統中的富裕水流能量，達到降低能耗，提高企業經濟效益的目的。
本項目適用于化工、制藥、化肥、冶金、發電、塑膠、油田、造紙、輕工、制鹽、焦化煤氣、型材加工、電鍍、電子、紡織、印染、卷煙、食品、包裝、印刷等行業以及科研單位、民用建筑等；
【2.改造后的承諾】
1-溫差不減小 2-水泵電流不增加 3-風機轉速變化在±5轉；
【3．改造能量來源】
每化工設備在單位時間內的產生的熱量是一定的，需要一定的水量把熱量帶走轉移到空氣中去，滿足生產需求。 1，每個循環水系統中的水量很難被精確的計算出來，工藝工程師計算系統水流量時，為了安全生產及個方面的因素考慮都會在滿足最大需求水量的基礎上加至少10%-20%的余量來確定水泵的流量---------整個系統中的水量一定是富裕的。 2，在整個循環水系統中，每段水管、彎頭都有一定的阻力，冷卻塔的位置高低、換熱部件的阻力、及壓力要求都會在系統中產生阻力，這些阻力也不能很精確的計算出來，所以工藝工程師計算的阻力值只是一個大概的數據，根據這個數值在確定水泵的揚程時，考慮更安全的滿足生產需求，就在滿足所計算出的阻力數值的基礎上至少加10%-20%的余量來選型--------整個循環系統中揚程一定是富裕的。 富裕的流量及揚程就是我們可利用的富裕能量。
【4.傳統塔與水動能塔比較】
比較項目 |
傳統冷卻塔 |
水動能回收冷卻塔 |
|
電 |
每百?lài)嵮h(huán)水每小時消耗4-6度電，按1000m3/h標準配置，電機功率為38.5KW, |
無需耗電 |
|
運 行 費 用 |
電機和減速箱日常管理和維修保養成本費根據普查計算出最低的日常管理和維修保養成本：12元/ m3/年 |
無電機、減速機維修成本，水輪機10年免費維護。 |
|
可? 靠? 性 |
電機、減速機故障率高，需經常做維護保養，可靠性差 |
無電機、減速機，可靠性好 |
|
安全性 |
需加配防爆電機 |
可在任何需防爆的區域內工作 |
|
環? 保 |
對環境有飄水、噪聲方面的影響 |
無污染 |
|
制冷效果 |
好 |
好 |
|
適用性 |
適用于任何需要機械通風的冷卻塔場合 |
適用于任何需要機械通風的冷卻塔場合 |
|
結? 構 |
結構復雜，有電機、減速機、控制柜、電纜、電纜橋架 |
結構簡單，無電機、控制柜、電纜、電纜橋架。水輪機直接帶動風機運行 |
|
機械噪音 |
70-90dB（A） |
≤75dB（A） |
?

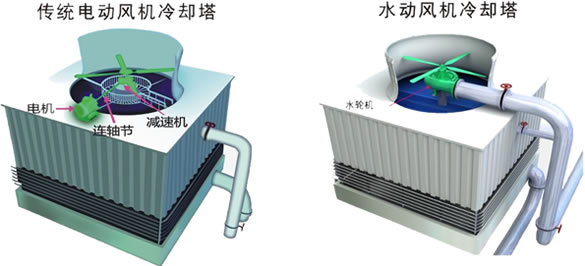

【5.改造前后模擬效果圖】
水輪機取代傳統冷卻塔中的電機、連軸節、減速機、達到節電效果

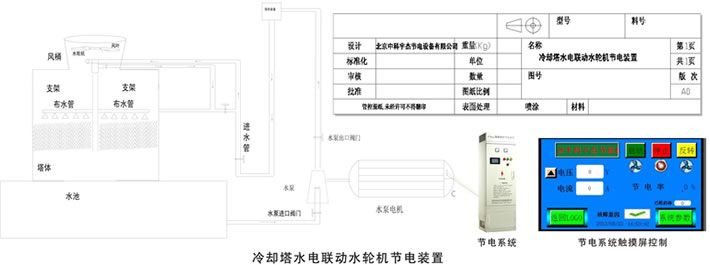

【6.改造后系統效果圖】
?
